Мультизональные VRF-системы CITY MULTI

Наружные блоки «PURY-YNW»

PURY-P: 22,4–124,0 кВт

Наружные блоки

В системах серии «R2» внутренние блоки могут одновременно работать в режимах охлаждения и нагрева.

ВС-контроллеры (или WCB-контроллер) являются обязательным компонентом VRF-систем с утилизацией тепла R2 или WR2. Совместно с наружным блоком они обеспечивают одновременную работу внутренних блоков в режимах охлаждения и нагрева в рамках двухтрубной системы фреонопроводов.
Существуют модификации ВС-контроллеров с разным количеством портов (штуцеров для подключения внутренних блоков). Выбор модификации осуществляется, исходя из количества помещений, в которых нужно обеспечивать охлаждение и нагрев независимо. Также следует принимать во внимание суммарную производительность внутренних блоков.

В наружных блоках «PUHY-» применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов, увеличивает ресурс компрессора, а также надежность всей системы.

Возможность подключать внутренние блоки суммарной производительностью до 150% (200% при использовании специальной встроенной программы управления наружным блоком).

Длина трубопровода хладагента после BC-контроллера может составлять до 60 м, перепад высот между внутренними блоками — до 30 м, а перепад высот между наружным и внутренними блоками — до 90 м.

Особенности наружных блоков серии Next Stage (G7):

  • Компактный четырехсторонний теплообменник, расположен в верхней части блока.
  • Изменяемая температура кипения (контроль влажности)
  • Запатентованный высокоэффективный спиральный компрессор
  • Силовой модуль на основе карбида кремния (SiC).
    Подробнее о применении карбида кремния в силовой электронике в статье открыть«Карбид кремния приходит на смену кремнию в силовых модулях инверторных кондиционеров».
  • Изменяемое статическое давление вентилятора (0~80 Па)
  • Температура наружного воздуха до +52°С
  • Шумоизолированный компрессорный отсек. Низкошумный режим работы.
  • Минимальное количество компрессоров
  • Непрерывный нагрев
  • Бесперебойная работа при отключении питания внутреннего блока
Информационная брошюра
Наружные блоки
PURY-P YNW

CMB: 4–48 портов

BC-контроллеры

ВС-контроллеры (или WCB-контроллер) являются обязательным компонентом VRF-систем с утилизацией тепла R2 или WR2. Совместно с наружным блоком они обеспечивают одновременную работу внутренних блоков в режимах охлаждения и нагрева в рамках двухтрубной системы фреонопроводов.

Существуют модификации ВС-контроллеров с разным количеством портов (штуцеров для подключения внутренних блоков). Выбор модификации осуществляется, исходя из количества помещений, в которых нужно обеспечивать охлаждение и нагрев независимо. Также следует принимать во внимание суммарную производительность внутренних блоков.

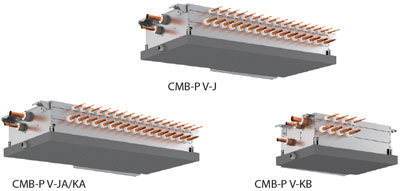

Приборы типа CMB-P V-KB предназначены для подключения к ВС-контроллерам типа CMB-P V-JA/KA с целью увеличения количества портов. Можно подключать до 11 приборов CMB-P V-KB. Суммарный индекс внутренних блоков на 1 ВС-контроллер CMB-P V-KB не должен превышать 350.

WCB-контроллер является упрощенным вариантом ВС-контроллера. Он имеет два порта: к одному подключается прибор нагрева воды PWFY, а к другому — все внутренние блоки через разветвители (до 30 внутренних блоков).

Топология системы R2: лучевая и линейная схемы

  • Лучевая схема (или схема «звезда») подходит для зданий и помещений, имеющих форму, близкую к квадратной, например, для загородных домов или квартир. В таких проектах центральное расположение ВС-контроллера является наиболее удобным, и от него «лучи» фреонопроводов расходятся по обслуживаемым помещениям. Лучевая схема имеет наименьшее количество соединений, что ускоряет монтаж и минимизирует вероятность утечки хладагента.
  • Количество портов ВС-контроллера («лучей»), работающих независимо в режимах охлаждения и нагрева, от 4 до 16. К каждому порту можно подключить 1, 2 или 3 внутренних блока, которые будут работать в одинаковом режиме (охлаждение или нагрев), но смогут независимо поддерживать температуру в отдельных помещениях. Например, на один порт можно сгруппировать внутренние блоки, обслуживающие помещения, окна которых выходят на один фасад.

Подробнее о системах CITY MULTI серии R2 в статье открыть«Новое поколение наружных блоков CITY MULTI NEXT STAGE».

Информационная брошюра
BC-контроллеры
для систем R2
CMB-P
Упрощенный BC-контроллер
для систем R2
CMB-PW

CMB-WP: 4–48 портов

HBC-контроллеры для систем «HYBRID R2»

В системах «HYBRID R2» применяются высокоэффективные наружные блоки PURY-P200~500YNW-A серии «R2» в сочетании со специальными HBC-контроллерами.

Фреонопровод на участке от наружного блока до НВС-контроллера состоит из 2 труб: линия высокого и низкого давления. Тем не менее система обеспечивает одновременное охлаждение и нагрев воздуха в обслуживаемых помещениях, организуя контур утилизации тепла.

Логика работы наружного блока в режиме нагрева может быть модифицирована для работы с приоритетом теплопроизводительности или энергоэффективности. Предусмотрен режим снижения уровня шума, а также повышение статического давления вентилятора наружного агрегата до 80 Па.

HВС-контроллер направляет хладагент, поступающий от наружного блока, в пластинчатые теплообменники «фреон-вода» и регулирует процессы теплообмена в них.
В первом теплообменнике происходит конденсация хладагента и нагрев теплоносителя, во втором — испарение хладагента (после его предварительного дросселирования) и охлаждение теплоносителя. Газообразный хладагент низкого давления возвращается в наружный блок. Таким образом формируются 2 контура теплоносителя: горячий и холодный, которые блоком 3-х ходовых клапанов направляются во внутренние блоки, работающие в режиме нагрева и охлаждения воздуха соответственно.
НВС-контроллер оснащен двумя экономичными циркуляционными насосами для каждого из контуров, а также штуцером для подключения внешнего расширительного бака.

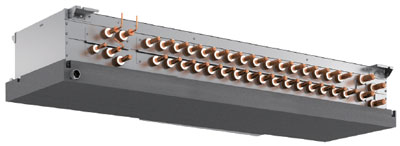

Дополнительные HBC-контроллеры CMB-WP108/1016V-GB1 применяются для увеличения количества портов и могут быть использованы только в сочетании с главными HBC-контроллерами CMB-WP108/1016V-GA1.

В системах HYBRID R2 применяются открытьспециальные внутренние блоки.

Подробнее о системах HYBRID R2 в статье открыть«VRF-система HYBRID R2».

Информационная брошюра
HBC-контроллеры
для систем HYBRID R2
CMB-WP

Примечание.
Для проектирования мультизональных VRF-систем необходимым инструментом является программа открытьРасчета почасовых поступлений теплоты солнечной радиации.
