«M-серия» — системы для квартир и загородных домов

Мультисистемы MXZ и PUMY-SP

MXZ-2D/3E/4E/5E/6D: 3,3–12,2 кВт

Мультисистемы с инвертором

Подключение от 2 до 6 внутренних блоков различного конструктивного исполнения.

Низкий уровень шума и вибраций.

Охлаждение при низкой температуре наружного воздуха.

Высокая энергоэффективность: сезонный класс энергоэффективности «А», «А+» и «А++».

Во всех моделях MXZ-D/E предусмотрена aвтоматическая проверка правильности соединения фреонопроводов и сигнальных линий, а также автоматическая коррекция при неправильном соединении.

Реализована возможность подключения внутренних блоков серии Премиум MSZ-LN.

Характеристики системы при подключении внутренних блоков в различных комбинациях можно рассчитать с помощью простой открытьпрограммы «Мультисистемы MXZ».
Список параметров:

  • полная производительность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • потребляемая мощность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • рабочий ток (охлаждение/нагрев);
  • коэффициент мощности (охлаждение/нагрев);
  • полная производительность каждого внутреннего блока в режимах охлаждение и нагрев.
Информационная брошюра
Характеристики MXZ-2D VA
(2 внутренних блока)
Характеристики MXZ-3E VA
(3 внутренних блока)
Характеристики MXZ-4E VA
(4 внутренних блока)
Характеристики MXZ-5E VA
(5 внутренних блоков)
Характеристики MXZ-6D VA
(6 внутренних блоков)
Тепловые насосы MXZ-2E/4E VAHZ
(2 или 4 внутренних блока)

MXZ-2HJ/DM, MXZ-3HJ/DM: 4,0–5,0 кВт

Мультисистемы серии «Классик» с инвертором (2~3 внутренних блока)

Подключение от 2 до 3 настенных внутренних блоков MSZ-HJ или MSZ-DM.

Низкий уровень шума и вибраций.

Охлаждение при низкой температуре наружного воздуха.

Высокая энергоэффективность: сезонный класс энергоэффективности «А», «А+» и «А++».

Во всех моделях MXZ-2HJ/DM и MXZ-3HJ/DM предусмотрена aвтоматическая проверка правильности соединения фреонопроводов и сигнальных линий, а также автоматическая коррекция при неправильном соединении.

Характеристики системы при подключении внутренних блоков в различных комбинациях можно рассчитать с помощью простой открытьпрограммы «Мультисистемы MXZ».
Список параметров:

  • полная производительность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • потребляемая мощность (охлаждение/нагрев), а также минимальное и максимальное значения;
  • рабочий ток (охлаждение/нагрев);
  • коэффициент мощности (охлаждение/нагрев);
  • полная производительность каждого внутреннего блока в режимах охлаждение и нагрев.
Информационная брошюра
Характеристики MXZ-2HJ/3HJ
(2 или 3 внутренних блока)
Характеристики MXZ-2DM/3DM
(2 или 3 внутренних блока)

PUMY-SP V/YKM: 12,5–15,5 кВт

Мультисистемы с инвертором (2~12 внутренних блоков)



Внутренние блоки в составе такой системы работают полностью независимо (кроме одновременной работы в режимах охлаждения и нагрева).

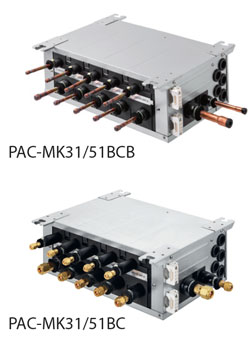

Для разветвления трубопроводов хладагента используются специальные блоки-распределители PAC-MK31BC(B) и PAC-MK51BC(B), представляющие собой набор электрически управляемых расширительных вентилей. В одной системе допускается использовать не более 2 блоков-распределителей.

Приборы PAC-MK31BC(B) и PAC-MK51BC(B) не требуют удаления конденсата и не имеют дренажного поддона.

Статическое давление вентилятора может быть увеличено до 30 Па с помощью DIP-переключателя SW6-5 на плате наружного блока.

Блоки повышенной коррозионной стойкости PUMY-SP112/125/140V/YKM-BS поставляются под заказ.

Предусмотрена система централизованного управления на базе контроллеров VRF-систем CITY MULTI.

Информационная брошюра
Характеристики PUMY-SP VKM
(1 фаза)
Характеристики PUMY-SP YKM
(3 фазы)

Примечания:
1) Для подбора сплит-системы можно воспользоваться простым открытькалькулятором теплопритоков.
2) открытьПрограмма расчета характеристик наружного агрегата при подключении внутренних блоков в различных комбинациях.
